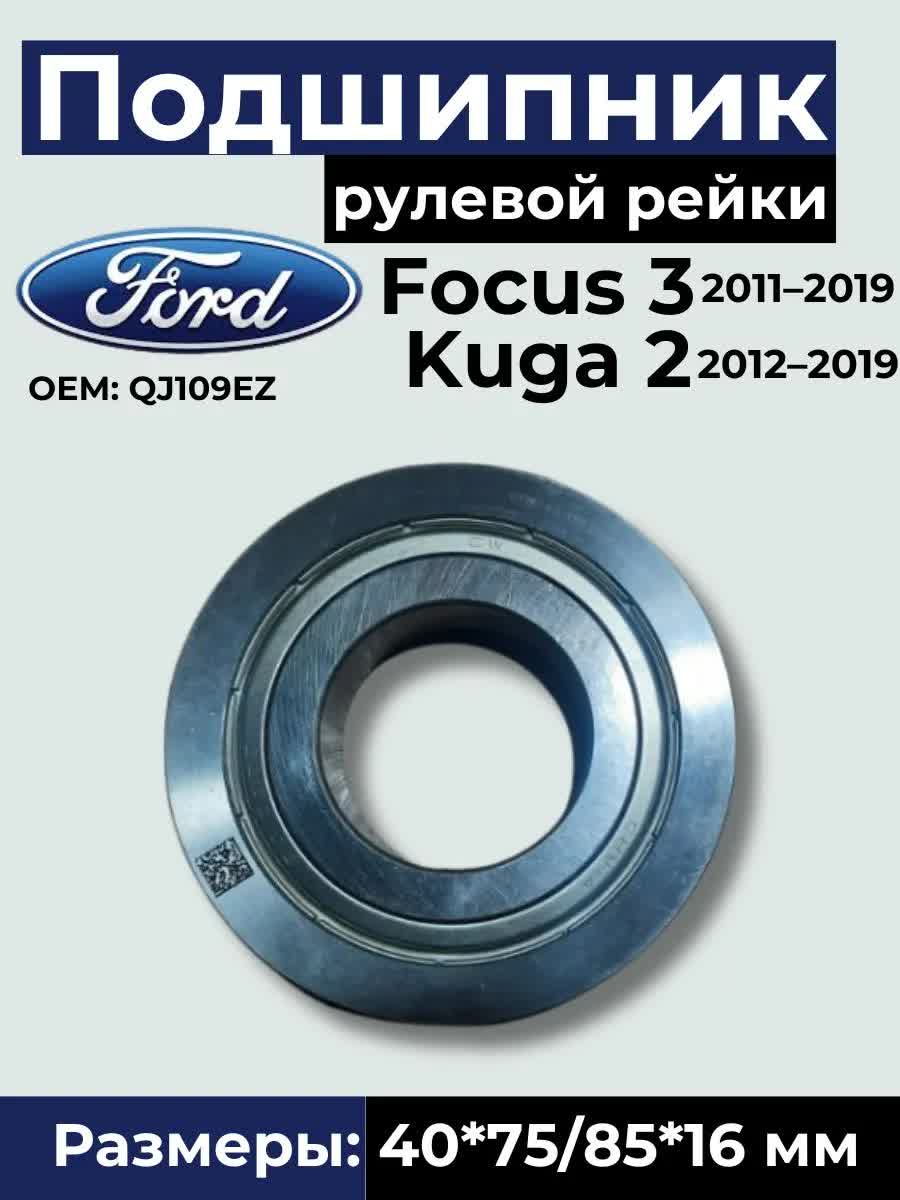

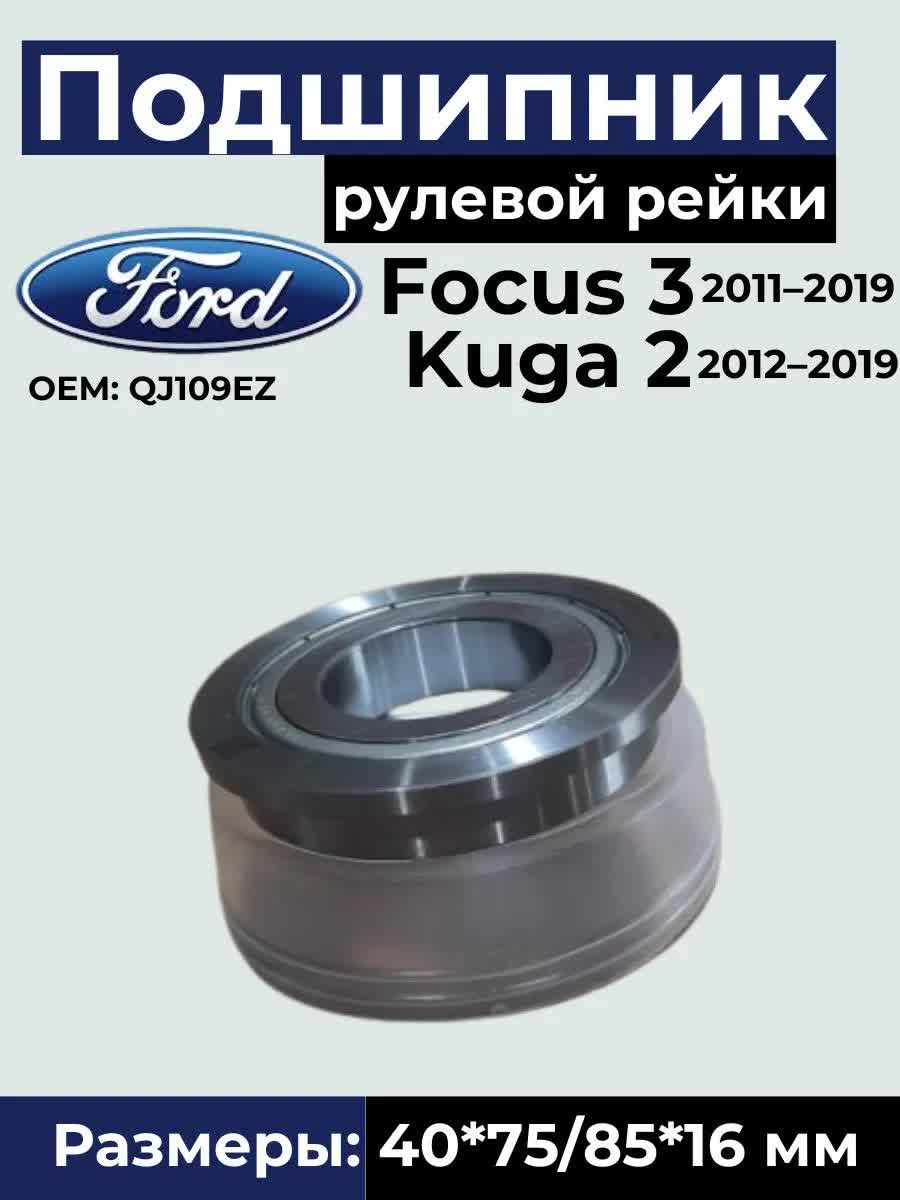

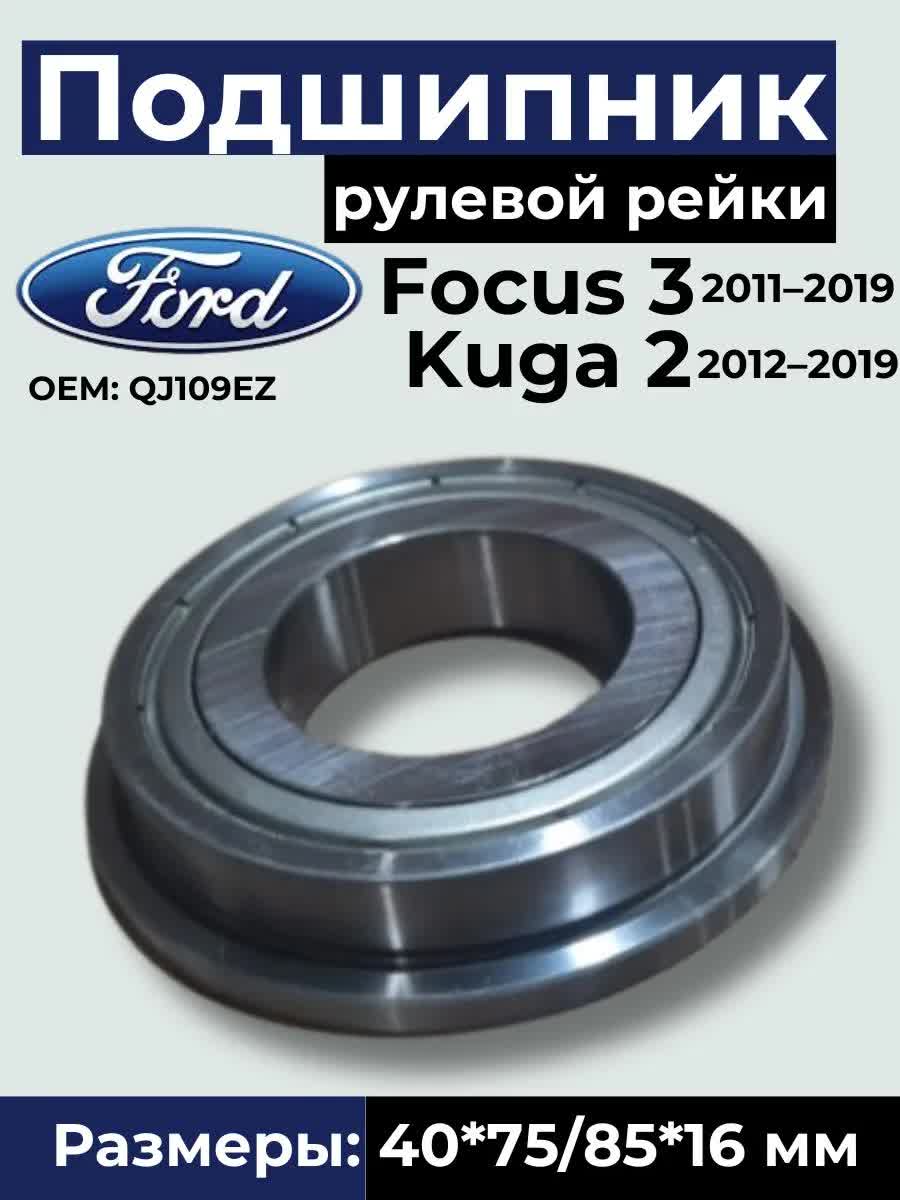

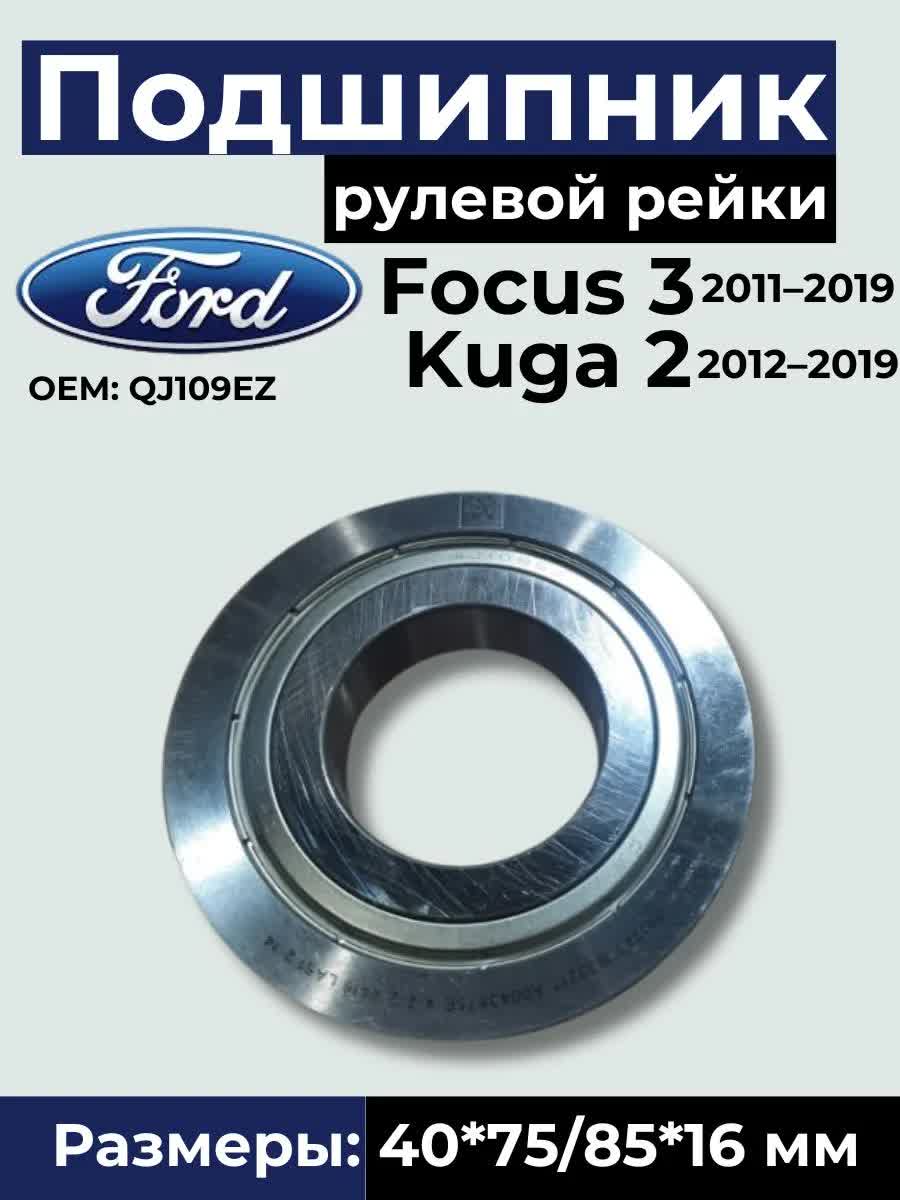

Подшипник рулевой рейки Ford Focus 3 / Kuga 2 (QJ109EZ, CW Bearing)

Подшипник рулевой рейки QJ109EZ (40×85×16 мм) от CW Bearing — это компонент для электроусилителя руля (ЭУР) в рулевых рейках Ford. Учитывая ваш интерес к точным техническим подборкам (вроде кабелей с конкретными амперажами или хабов с чёткими портами), здесь точность не менее важна: у этого подшипника критичны не только размеры, но и тип посадки, допуски и качество уплотнений — иначе получите люфт, гул или ускоренный износ рейки.

Что именно вы получаете

• Подшипник QJ109EZ от CW Bearing — производитель является официальным поставщиком на конвейер Ford, поэтому геометрия, жёсткость и уплотнения соответствуют заводским требованиям.
• Точные размеры 40×85×16 мм (внутренний диаметр × внешний диаметр × ширина) — гарантируют штатную посадку без доработки посадочных мест.
• Оптимизирован под ЭУР Ford — рассчитан на нагрузки и режимы работы электрических рулевых реек Focus 3 / Kuga 2, где важна плавность хода и отсутствие вибраций.
• Снижение люфтов и шумов — при корректной замене уходят стуки и «дрожание» руля, управление становится более информативным.

Технические характеристики

• Тип: подшипник рулевой рейки (для ЭУР)
• Производитель: CW Bearing (конвейерный поставщик Ford)
• Размеры: 40 × 85 × 16 мм (уточнённый корректный размер по посадочному месту в рейке)
• Модель/артикул: QJ109EZ
• OEM‑номера и аналоги: QJ109EZ, H-05086, BYBAQ3809C, BY BAQ 3809C, BY-BAQ-3809, BYBAQ3809, HEE4033EPD, BAQ-3809C, BAQ3809C, BAQ3809, BAQ-3809
• Назначение: замена изношенного подшипника в электрической рулевой рейке Ford

Артикулы и кросс‑номера

Даже небольшое отличие в маркировке может означать другую серию с иными допусками и ресурсом. Для безошибочного подбора используйте:

• Основной артикул: QJ109EZ
• Аналоги: H-05086, HEE4033EPD
• Взаимозаменяемые варианты: BAQ3809C / BAQ3809 и их вариации (важно проверять посадочные размеры перед установкой)

При подборе обязательно сверяйте номер с VIN автомобиля и, по возможности, с маркировкой снятого подшипника.

Совместимость по моделям и модификациям

Подшипник рассчитан на электрические рулевые рейки Ford с соответствующими посадочными размерами. Подходит для:

• Ford Focus 3 (2011–2019) — все версии с ЭУР, включая 1.6/2.0 бензин, 1.6/2.0 дизель, 1.6/2.0 EcoBoost
• Ford Kuga 2 (2012–2019) — 1.6/2.5 бензин, 2.0 дизель
• Ford C‑MAX (2010–2019)
• Ford Grand C‑MAX (2010–2019)

Важно: совместимость зависит не только от модели, но и от типа рулевой рейки (разные версии ЭУР), рынка сбыта и года выпуска. VIN‑сверка обязательна. Даже в рамках одного кузова могли ставить разные рейки с отличающимися посадочными местами.

Когда требуется замена подшипника

• Стук в рулевом управлении — характерный металлический стук при проезде мелких неровностей, который ощущается на руле и локализуется в районе рейки.
• Люфт рулевого вала/рейки — «пустота» в нулевом положении, увеличенный свободный ход, который не уходит после проверки/регулировки.
• Вибрации и «дрожание» на руле — ощущение мелкой тряски при движении по неровной дороге, усиливающееся с ростом скорости.
• Гул/шум при вращении руля — низкочастотный гул или скрежет, меняющийся при нагрузке и повороте руля.
• Износ по результатам дефектовки — при ремонте рейки выявляют выработку дорожек, коррозию, шум при прокручивании или осевой люфт.
• Течь сальников и попадание влаги — если в узел попала вода, смазка вымывается, начинается ускоренный износ и питтинг дорожек.

Обязательные работы при замене

Работы должны выполнять квалифицированные специалисты по рулевому управлению в условиях СТО. Минимальный перечень:

• Диагностика до разборки — проверка люфтов, стуков, состояния пыльников и тяг, чтобы убедиться, что проблема именно в подшипнике, а не в тягах, карданчике или блоке ЭУР.
• Снятие рулевой рейки — с соблюдением технологии: отключение АКБ, аккуратное снятие тяг, отсоединение разъёмов ЭУР, извлечение рейки без повреждения трубок и проводки.
• Дефектовка и очистка — осмотр посадочных мест, удаление старой смазки, проверка на наличие стружки и коррозии; при необходимости — промывка и продувка.
• Запрессовка нового подшипника — строго по наружному и внутреннему кольцу с использованием оправок; нельзя бить по телам качения. Контроль посадки и отсутствия перекоса.
• Замена сопутствующих уплотнений — сальники, пыльники, стопорные кольца и герметики ставят новыми, иначе ресурс нового подшипника резко снизится.
• Сборка и установка рейки — контроль моментов затяжки, правильная ориентация, подключение всех разъёмов и тяг.
• Проверка герметичности и работы — отсутствие течей, плавное вращение руля без закусываний, проверка на отсутствие стуков на вибростенде или тестовой поездке.
• Регулировка и сход‑развал — после снятия рейки почти всегда требуется регулировка углов установки колёс.

Критические риски при неправильном подборе или установке

• Несоответствие размеров даже на доли миллиметра — приводит к перекосу, быстрому износу и шуму; в худшем случае — к задирам посадочного места.
• Неправильная запрессовка — удары по обоймам, перекосы и использование неподходящего инструмента выводят подшипник из строя сразу после установки.
• Отсутствие новых уплотнений — влага и грязь быстро разрушают смазку, вызывают коррозию и питтинг.
• Игнорирование дефектов посадочного места — если посадочная поверхность уже имеет выработку, новый подшипник будет люфтить и шуметь.
• Пропуск регулировки и сход‑развала — ведёт к ускоренному износу шин и неправильной работе рулевого управления.
• Смешивание смазок или использование неподходящих составов — может вызвать расслоение, потерю свойств и ускоренный износ.

Преимущества подшипника CW Bearing

• Конвейерное качество — CW является поставщиком на конвейер Ford, значит, деталь соответствует заводским допускам и требованиям по ресурсу.
• Соответствие штатной кинематике рейки — точная геометрия и жёсткость обеспечивают штатную работу ЭУР без изменения усилия и люфтов.
• Ресурс при правильной установке — при соблюдении технологии замены и использовании новых уплотнений узел служит долго даже при активной эксплуатации.
• Восстановление информативности руля — уходят стуки и люфты, управление становится более чётким и предсказуемым.
• Экономичность по сравнению с заменой рейки в сборе — замена подшипника существенно дешевле покупки новой или восстановленной рейки.

Кому подойдёт

• Владельцам Ford Focus 3, Kuga 2 и др. при износе подшипника — когда диагностика и дефектовка подтверждают проблему именно в нём.
• СТО, специализирующимся на рулевых рейках — для точечного ремонта с гарантией, где важны точные размеры, правильная запрессовка и контроль посадочных мест.
• Тем, кто хочет вернуть штатную работу рулевого управления — после замены и правильной сборки рейка снова работает тихо, без люфтов и стуков.

⚠️ Крайне важно: перед покупкой обязательно сверяйте VIN‑номер автомобиля, чтобы подтвердить, что на машине стоит рулевая рейка, в которой используется именно этот подшипник (QJ109EZ) с размерами 40×85×16 мм. Если скажете VIN, модель, год и тип рулевого механизма (ЭУР/ГУР), подскажу, подходит ли этот подшипник, какие сопутствующие детали (сальники, пыльники, герметик, смазка) понадобятся и на какие параметры обратить внимание при приёмке и установке.
